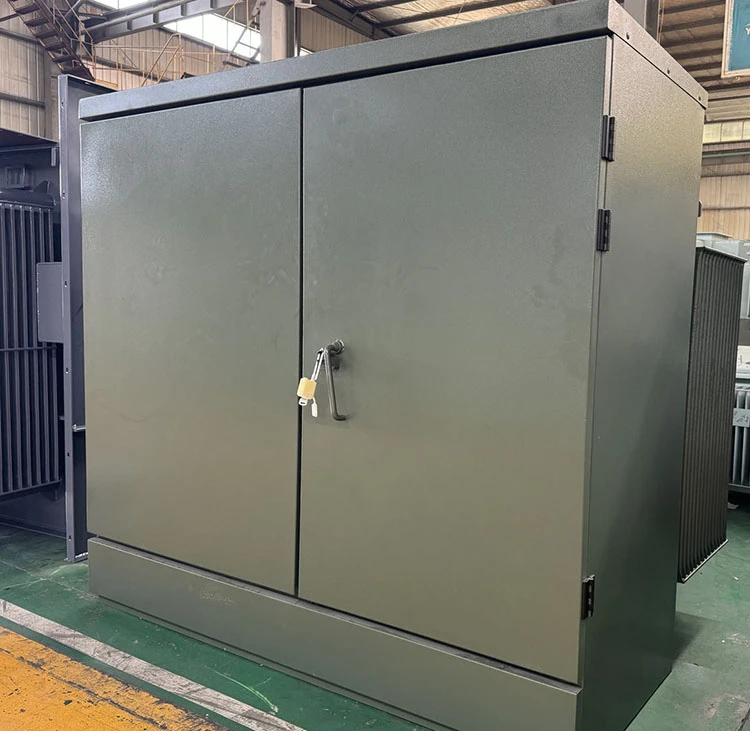

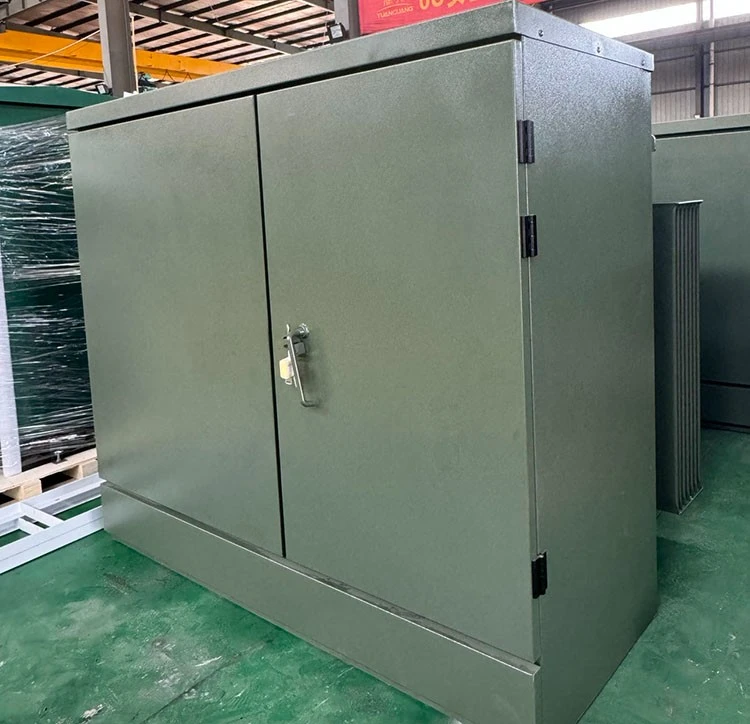

3-faset padmonteret transformer

ProduktionBeskrivelse

Pad-monterede transformere er lavet i effektmærker fra omkring 45 kVA til omkring 6000 kVA og inkluderer ofte indbyggede sikringer og afbrydere. Primære strømkabler kan forbindes med albuestik, som kan betjenes, når de strømforsynes ved hjælp af en hot stick og giver mulighed for fleksibilitet i reparation og vedligeholdelse.

Den nominelle effekt af TRANSpowers 3-fasede padmount-transformer er 45-6000kva, spændingen op til 35kv, og den er jordet. Transpower pad-monteret transformer design og produktion kan opfylde forskellige internationale standarder, såsom ANSI, IEEE standarder, etc. TRANSpowers tre fase pad monteret transformer med UL, CSA, IEEE certifikater.

Tilgængelig forsyning

Power Rating	45kVA~6000kVA
Primære spændingsværdier	op til 35kV
Sekundære spændingsværdier	op til 24,94kV
HV Tap Range	±2×2,5 % eller andre
Tilslutningstype	Delta/Wye
Vikle leder	Kobber eller aluminium
TYPE	Loop feed / Radial feed
Konfiguration	Levende front / død front
BIL	30-150kV
Standarder	ANSI, IEEE, DOE, CSA, NEMA, UL
Anvendelse	Boligområder, hoteller, enkeltfamiliehuse, parker, distributionssystemer
Olietype	Mineralsk olie eller biologisk nedbrydelig naturlig vegetabilsk olie, ikke PCB-væske
Afslut farve	Klokkegrøn eller som tilpasset
Bedømmelse af kabinet	NEMA 3R Vejrbestandigt ledningsskab, forseglet tank

Rumdetaljer

Højspændingsrum:Inkluderer seks adskillelige, isolerede højspændingsbøsninger, en 4-positionsbelastningsafbryder, tre Bay-O-net sikringer, en 5-positions ledningskobler og en drypbakke.

Lavspændingsrum:Indeholder et navneskilt, fire LV spadebøsninger med 10 huller, en vakuumtrykmåler, påfyldningsprop, overtryksventil, øvre påfyldningsventil, terminalstøtte, olietemperaturindikator med kontakter, olieniveaumåler og aftapningsventil med prøveudtager.

3-faset Padmount Transformer Pparametre

Følgende tabel er standardparameteren for 3-faset Padmount Transformer. Hvis du har brug for andre kapacitets- og spændingsniveauer, bedes du kontakte TRANSpower for at få nøjagtige tekniske parametre og tilbud.

Vi leverer tilpasset 3-faset Padmount Transformer i henhold til kunderne.

Nedenstående specifikationer er KUN til reference.

Trefaset Pad Mount Transformers størrelser
kVA	Type	HV	LV	W(mm)	D(mm)	H(mm)
75	radial	25000 Delta	480GrdY/277	1280	1085	1085
150	sløjfe	14400v	600GrdY/347	1480	1250	1750
225	radial	4160 Delta	347GrdY/600V	1480	1295	1750
300	sløjfe	345000	208GrdY/120	1500	1730	1850
500	sløjfe	1247Grdy/7200V	600Y/347	1447	1800	1750
750	radial	24940GrdY/14400	800GrdY/462	1485	1730	1750
1,000	radial	249400DELTA	480V	1730	1350	1850
1,250	sløjfe	25000V	416V	1730	1320	1920
1,500	sløjfe	4160GRDY/2400	600GrdY/347	1730	1910	1965
1,500	sløjfe	34500DELTA	480GrdY/277	2220	2069	2065
1,750	sløjfe	13800 Delta	480GrdY/277	1730	2304	1900
2,000	radial	4160DELTA	415GrdY/240	1730	1950	1810
2,500	sløjfe	25000 DELTA	600GrdY/347	1730	2560	1960
2,550	sløjfe	12470DELTA	415GrdY/240	1730	2000	2200
2600	Løkke	34500DELTA	416GrdY/240	1730	1695	2290
3000	Løkke	27.600DELTA	13.800DELTA	1830	2360	2000
4000	sløjfe	27600 Delta	600GrdY/347	1900	2500	2010
5000	radial	13.800DELTA	4.160GrdY/2.400	1900	2735	2500
7000	sløjfe	27.600DELTA	13.800DELTA	2200	3030	2080
7500	sløjfe	249400DELTA	4,16kv Wye	2300	3200	2100
10000	sløjfe	24900GrdY/14400	600V	2800	3500	2560

Hovedmaterialer

product-800-800

Test & QC

Efter hver enhed af 3-faset Padmount Transformer, der er fremstillet, vil rutinetests/FAT blive udført i henhold til kravene i ANSI/IEEE C57.12.90 og C57.12.00. Testrapporten overholder IEEE/CSA-standarderne, og effektiviteten overholder DOE 2016-standarderne.

Rutetest på vores fabrik
Viklemodstandstest
Isolationsmodstandstest
Spændingsforhold fejltest
Kortslutningsimpedanstest
Test uden belastningstab (Watt).
Test af belastningstab (Watt).
Induceret spændingsmodstandstest
Separat kilde Spændingsmodstandstest
Test af trykintegritetstest

Vi tilbyder både online og offline test supervision muligheder for vores kunder. Du kan også vælge en tredjepart, såsom SGS, CSA eller UL, til at besøge Transpowers fabrik under vidnetesten, hvor testen udføres og modtage en rapport, der fuldt ud overholder standardkravene. Alternativt kan du anmode om online videoovervågning for at observere testprocessen i realtid. Sikring af gennemsigtighed og tillid til testprocedurerne.

Vores produktions- og testudstyr har professionel kalibrering hvert år.

3-faset padmonteret transformer Disposition

product-1179-872

Maleri

product-1500-844

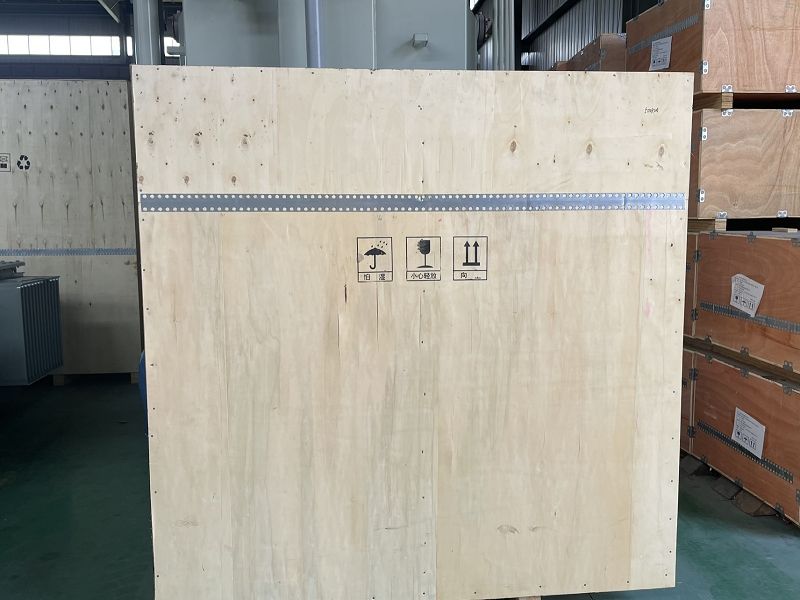

Vores pakker og forsendelser

Samling og emballageområde

Efter Samlet derefter Forsendelse med container

Ansøgninger

Vores trefasede padmonterede transformatorer kan bruges i mange forskellige applikationer, alle spænder i kompleksitet.

product-809-321

product-805-289

Ofte stillede spørgsmål (FAQ)

Spørgsmål: Hvad er hovedkomponenterne i en trefaset padmonteret transformer?

A: Hovedkomponenterne inkluderer:
Kerne: Lavet af magnetisk materiale for at lette effektiv energioverførsel.
Vindinger: Består typisk af kobber- eller aluminiumtråd.
Tank: Et stålkabinet, der rummer kernen og viklingerne.
Kølesystem: Ofte fyldt med isolerende olie for at aflede varme.
Bøsninger: Isolerede forbindelser til elledninger.
Jordforbindelse: For at sikre sikkerhed og korrekt funktion.

Q: Hvor ligger vores fabrik?

A: Jiangshan, Zhejiang-provinsen, Kina

Spørgsmål: Kan kunden besøge vores fabrik, før han udsteder en PO?

A: Ja, selvfølgelig kan du komme for at besøge os når som helst, vi byder dit besøg hjerteligt velkommen.
